BMW1502キャブ修理 その22017年06月19日 07時23分03秒

さてBMW1502のキャブの修理。
BMW1502のキャブ、ソレックスDIDを、にしやんのBMW2002に装着。
さっそく燃料電磁ポンプを稼動し(スターターはまだ始動していない)、ガソリンを送り出し。
10秒ほどすると(たぶんフロートチャンバーがガソリンで満たされる時間)、
なんと、ガソリンがキャブから ドバドバ~!!とあふれ出した!
動画はこちら
びっくりした!ああ、ガソリンがたまってる!!

これはニードルバルブが、しっかり閉まってなくて。バルブの役目を果たしていないのでは?

ということで、キャブをエンジンから外し、さっそくばらしてみる。
比較のため、にしやんのキャブもばらす。
「ドクロキャブ」がふたつ・・・(^^;)

問題の1502キャブ。


↓ここ。
黒いフロートの根元に、ニードルバルブがある。
ピョコンと飛び出ているシルバーの部分が、ニードルバルブの稼動部。


その稼動部は、フロートの根元のココの板で押されることで、燃料の供給(チャンバーへのガソリン供給)をコントロールしている。
フロートレベル(ガソリンがフロートチャンバーに溜まっているときの油面レベル)の調整は、この部分を微妙に曲げることで、ニードルバルブを押す具合を調節できる。

フロートの位置をホースにつないでチェック。
まぁまぁ、レベルは正しかった。
ちなみにガソリンが出なくなるフローと位置で、およそ18ミリが正常値だ。
だいたいこのとき、フロートは水平な状態となっているはず。

疑わしきニードルバルブを14ミリスパナで外す。
ん?
なぜか銅ワッシャが2個入ってるよ?

ふつうはワッシャは1個で十分ですが・・・。

疑わしい1502ニードルバルブ。外見ではとくに悪いようには見えないが・・・
でも、稼動する軸部分が横方向にガタがありましたねぇ。コレが原因かも。

裏側のニードルも見た目、おかしくはないが・・問題は中身ですが。


とりあえず、にしやんのキャブについていたものと交換してみよう。
ちなみに、にしやんのニードルバルブは2008年のレストアのときに交換済みの正常品です。

正常品のニードルバルブを組み込んでキャブを組み立て、燃料ポンプ稼動してみると
問題なし!ガソリンがあふれ出てくることははい。
やっぱりニードルバルブ不良が原因だった!
このあときちんとエンジンに取り付け、エンジンをかけてみる。
すると、(当然だけど)ちゃんと正常に動くではないか!
キャブのジェットの番手が違っていても、しっかりエンジンは動いてしまった。


多少、調整スクリュを調整して、安定したところを探ってみた。
下の画像で、それぞれ、最も締めこんだ位置からのスクリューもどし回転数を記す。
これは2000ccエンジンでの設定だから、1600ccエンジンでは、ちょっと調整が必要かもしれないので注意を。
とくにストップスクリューをいじるとアイドル回転数はすぐに変わるので、ここはあまりいじらす、ミクスチャースクリューとバイパスエアースクリュで調整したほうがいい。
これらの調整は、点火時期、排ガステスターを併用して、HCやCO値を見ながら、行いたいところ。これでアイドルは1000回転以下で安定、中~高回転域までも安定していた。
プライマリ側バタフライの開き具合、ミクスチャスクリュの先端はコレぐらいのでっぱりであった。これで500回転ほどのアイドリングでした。

お預かりしたキャブには、にしやんの二ードルバルブを組んだまま、お返しすることにする。
とりあえずは 車を預けた工場にキャブを届けてちゃんと動くかみなければならないので。

これはアウト。長い間、お疲れさん、です。後日、新しいものに交換しましょうね。
ソレックスDIDのオーバーホールキットは、
テクニカルトート神奈川さんから買うか、
ドイツのWalloth&Nesch から個人輸入ですね。

その他。
燃料ホースの導入部がすぐぬけちゃう(とれちゃうので)とりあえずモレ防止のため液体ガスケット塗布。
コレでぐっと押し込み、コン!とかなづちでひと叩き。
これでかたまれば、ガソリンはここからもれないだろう。

しかし、このチューブ、ひっぱれば、すぐに引っこぬけてしまうかもれないので、
今後ヌケ防止の対策は必要かも。(ソレックスDIDの弱点みたい)

これが抜けるとこわいよ~~!エンジンルームにポンプから圧送されてきたガソリン吹き散らすから・・・・

だから、この部分は、ホースで押さえつけるように取り付ける。
こうすると、絶対に抜けないのだ。

この↓画像はにしやんのBMW2002のキャブだが、
この部分からじわじわガソリンがもれてくると、やがてこうなる。
ガソリンの漏れた跡が赤く残る。(燃料用ガソリンは法律で色素で薄く着色されている。灯油などと見た目で容易に区別しやすくするため)

ということで、1件落着でしたが、にしやんも1502のキャブとの比較ができ、勉強になった。

BMW1502キャブ修理 その12017年06月17日 23時36分25秒

BMW1502というのがある。
ほとんど外観は2002とほぼいっしょ。外観的に2002との違いは、サイドモールが省かれていることぐらいか。
BMW2002は排気量2000ccのエンジンを搭載する。
一方、BMW1502というのは「02シリーズ」の最終末期に製造されたモデル(1975-1977年)で、
ボア×ストローク:84.0×71.0mm、1,573ccでボア、ストロークともに2000ccよりも小さく短いエンジンを搭載するモデル。排ガス規制に対応した省燃費型モデルなのだ。
BMW1502。

・・・・・・・・・・・・・・・・・・・・・・・
今回、その希少な1502を所有する知人から、
「キャブの調子が悪いので見て欲しい」との依頼があった。
その症状を聞くと、
・エンジンをかけるとキャブからガソリンがスロットルにボチョボチョと吸い出されており、エンストする。
・エンジンを止めても、スロットル内にガソリンがそのまま漏れ出し続ける。しばらくしたらガソリンは出なくなる。
・キャブOHをして約1年ほど。つい先日までは元気に走っていた。
・・・とのこと。
まず思ったのは、どうも燃料のオーバーフローのようだ・・・ということ。

車は整備工場に持ち込んだそうだが、メカニックさんには総合的に見て、やはりキャブがおかしいといわれたのこと。キャブをばらすひまがないのか、詳細がわからないからなのか、どうにもストップしているらしい。
ではキャブだけ外して工場からにしやんちに持ってきてくれれば いちど見て見ましょうということになった。
にしやんのマルニのキャブも同じソレックスDIDなので、何度もばらした経験がある。
少なくとも、うちのマルニに取り付けて、正しく稼動するかどうか、エンジン排気量はちがえども、
いろいろ比較検証してみてみることはできる。


・・・で、さっそくお持込に。
やはりうちの1974年BMW2002と同じ、ソレックスの2バレルキャブ「ソレックスDIDだ。
1600ccエンジンとはいえ、キャブは共通らしい。(ジェットなどのセッティングはちがうと思うが)
キャブを全体的に見ると、ウチのキャブよりも、ヤレは少なく、これは程度のいいキャブだと思った。

休みの土曜日中は仕事場の労働組合の用事があったので触れなかったが
フリー時間となった夜、お酒も飲まず、(笑)さっそくとりかかる。

まずは、観察、計測、チェックから。


プライマリ側の赤色文字やじるしのところから、燃料がボチョボチョと吸いだされちゃうという・・・。
本来、そんな状態にはならず、ガソリンはきれいな霧状になって吸い込まれるはずで、エンジンをふかすと、白い霧のように見えなければならない。
ボチョボチョと吸いだされちゃうというのは異常だ。燃料過多。

以前にしやんのマルニでも同様ッぽい症状があった、が、ミクスチャースクリューやスロットルストップスクリューなどの調整や点火時期調整で直ったことがあるが・・・。






外観だけをみて唯一、んん~?と思ったのがここ。
スロットルのストップスクリュの締め込みがされていなかった。(先端があたっていない)
が、ここが今回のトラブルの原因とは とうてい思えない。
ここは締めこんで、スロットルバタフライとボディーに0,65mmのスキマ(バタフライがわずか~に開いた状態)があれば、それでよし、なのだ。マニュアルでは、そうある。


調整スクリューのぐあいは特に問題ないように思うが、
こればかりはエンジンに搭載して稼動させてみないことにはわからない。
が、これも今回のトラブルとは直接関係ないように思うが。
ちなみに、にしやんのマルニのキャブでは、バイパスエアフクリューはほとんど「全閉」であるが・・・これも1502と2002のセッティングの違いか?





ちなみにオートチョーク機構も見てみる。

ココはうちのとほぼ同じだ、




・・・・・・・・・・・・・・・・・・・・・・
さてこれから、バラしていこうと思うが、
その前に、このままこの不調キャブをウチのマルニに取り付けて、いったいどんな症状になるのか
その不調具合をエンジンをかけて見てみようと思う。

BMW2002 キャブ復活!2016年08月13日 20時56分51秒

マルニのアイドリングが続かなくてエンストしてしまう症状、キャブの洗浄でようやく治りました。
これでまともにマルニを運転することができます。

なお、点火系統は問題ありませんでした。

原因は、プライマリー側(スロー側)の燃料経路がゴミによって詰まっていた。
図の↓経路がフロートチャンバーから燃料が吸いこまれていく経路ですが、
ココを徹底的に洗浄する。キャブクリーナースプレーを何度も吹きかけ、エアブローの繰り返し。

原因は、キャブのガスケットにと使ってしまったシリコンの液体ガスケットが内側にはみ出して
フロートチャンバーに落ちてゴミとなり、これらを吸い込んでしまった!

また、細いエア経路の全てのポートを洗浄とエアブロー。
穴が開くほどやって(開きませんが)、ようやくまともにアイドリングがきくようになった。

試運転では、半年ほど前から感じていた2000回転あたりでのパーシャル走行時の「燃焼のばたつき感」がすっきり解消されました。
プライマリー側の燃料噴射に、ゴミを経路に吸い込んだために、むらがあったものと思われます。

マルニ アイドリング不調2016年07月23日 19時49分11秒

ここのところW202ばかり弄っていたので、マルニがすねてしまった。
エンジン不調である。
アイドリング不調でエンジンが止まってしまうようになってしまった。
冷間始動ではチョークが効くので、エンジンも問題なく回るが
オートチョークが終わると、とたんにエンスト。
アクセルを吹かし続けるとエンジンは止まらないが・・・
キャブのスローがおかしい。
アイドリングのポートがゴミかなにかで詰まってしまい燃料が行っていない可能性あり。
これはキャブのオーバーホールだ。
ここ2年はOHしていなかったので良く持ったほうである。

まずバッテリのマイナスを外すのが鉄則。
いちいち端子を外すもの面倒くさくなってきたので、
かねてから購入してあったバッテリカットオフ端子を取り付けた。
バッテリのオンオフは緑のネジをまわすだけという簡単さ。

2個買ったので。
W202のほうにもつけた。
こんなことをしていたら 時間がなくなっていまい、キャブのOHは次回となってしまった。

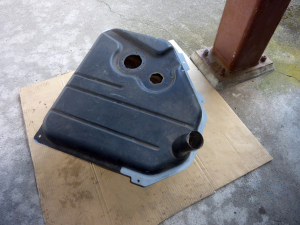

BMW2002ガソリンタンク2015年08月17日 22時33分35秒

加登さんからの質問。
「今2002のガソリンタンク清掃中でタンク上に丸い未塗装の配管するところをはずそうと していますが、脱着方法がわかりません」

この、マルで囲った部分でしょうか?
これは、燃料レベルゲージです。(燃料ポンプではありません。)
ここからの信号が、メーター内燃料計の表示をさせてます。

配線は以下のようになっています。コレを外します。もちろんホースも。

で、こうなりますが、・・・



これは、マイナスドライバー2本を使って外します。
ドライバーは45度ぐらいに立てて、2本をクロスして、バッテンみたいにして
、ヘリの部分のキリカキ部分に先をかけて、どちらかにまわします。(右だったか左だったか、とにかく回る方向に)
こんなかんじ。

外れたら、こんなのが出てきます。

この網のフィルターみたいなものが、タンクの中に落っこちてしまっているかもしれません。
レベルゲージの先に本来はくっついているものです。きっちりはめこんでおきましょう。

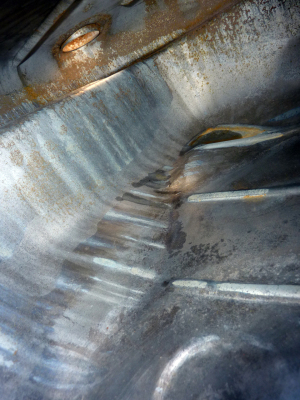

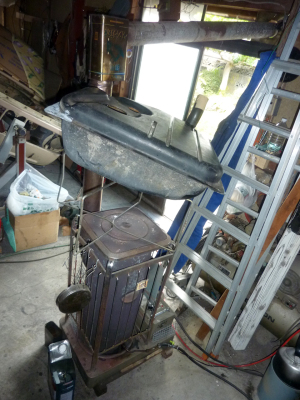

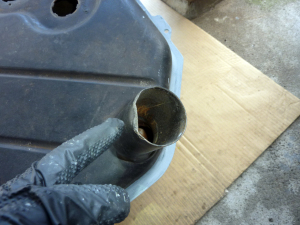

ちなみにうちのタンクのなかはこんな感じで、ほとんどサビがなかったですぅ


ご健闘を祈る!

燃料フィルター交換2011年11月19日 07時48分32秒

パーツを購入したせいでココのところプチ交換が続いております。
今回は燃料フィルターです。

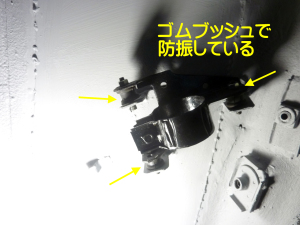

にしやんのマルニはトランクルームに燃料ポンプを取り付けております。

まだまだフィルターとしての機能は損なっていませんが、フィルターが3つも新品があるもので
今回交換です。
新旧比較。
やはり、タンク内の汚れがありますね。
これらがキャブにいっていたら、詰まってるんだろうなぁ・・
さらにエンジンルーム内にもキャブの手前でもうひとつ、フィルターをかましています。
燃料ポンプ自体の中にもフィルターがあるので、合計3つで汚れを漉し取ってるわけですね。

新品に交換後、いつもの箱カバーを装着です。
トランク内で荷物が転がってポンプをいためないように。



年間給油記録と燃費2010年12月10日 21時25分41秒

給油のたびにレシートを記録して燃費を計算しています。
満タン給油したときのトリップメーターを読むだけの満タン法です。
今年は5000kmほどの走行距離で余り走っていないのでした。
もっぱらセルフのGSで給油ですが、いつもハイオクを選択。
昨年までは3〜4割をレギュラー混合にしてミックスさせていましたがめんどうになりました。

さて年間記録の表を見ると
黄色の部分、最高燃費が12.7Km/L。やはり高速道路を走り続けたとき。
トップの4速で1.00ギア比のわが車、5速のオーバードライブがあればもっと伸びるのでしょうね。

逆に、水色のところ。最低燃費が7.0Km/L。
冬は暖機運転が多くなりますし、北陸は雪道のノロノロ運転のストップ&ゴーも多いからでしょう。

で、年間の平均が8.6Km/Lと、こんなものでしょうか。
あんまり踏むと燃費も悪いのですが
2、3速にシフトアップすると、ついつい、踏んじゃいますね!

チョークのしくみとチェックポイント2010年12月08日 21時26分54秒

オートチョークのしくみの続きです。
前回は漏れもあったので、もうちょっとくわしく。

エンジン冷間時は、オートチョークが働き、エンジン回転数を自動的に上げます。
エンジンが冷えているかどうかは、クーラント(エンジン冷却水)の水温でわかります。
そして、オートチョークを働かせるかどうかの判断材料が、この水温です。
電子装備の自動車は水温センサーによりエンジン制御コンピューターに送っていますが、BMW2002にはそんなものはないので古典的な方法で水温を感知しています。
そのセンサーになるのが、チョークハウジングカバー内にあるぐるぐる巻のバイメタルです。このぜんまいのような金属巻が周囲の温度を感じ取ってまるで生きているかのように「動きます」。じつに不思議な金属で、周囲温度の変化で繊細にかつ力強く動くのです。そしてこのバイメタルの横にクーラントの通路が設けられており熱が伝わりやすくなっています。つまりエンジンが冷えているか暖まっているかをここで「感じ取り」ます。

チョークハウジングが冷えているときは、バイメタルは縮みきっています。縮まれば縮まるほどチョーク機能が働くことになります。一方、エンジンが温まり水温が高くなればバイメタルはどんどん逆方向に緩んで行き、チョークは働かないようになります。単純ですがじつに巧妙な仕組みです。

さて、問題は冷間時にチョークが効かないということでした。
ざっとですが、原因は以下のように考えられます。
1バイメタルが不良で動かない、または可動範囲が狭い。
2バイメタル周辺のリンク機構の調整に問題がある(チョークバタフライを含め)。
3チョークダイアフラムが破れている
4チョークハウジングのクーラント通路に問題があり水温の熱が伝わっていない。
5バイメタルの先端のわっかが、チョーク機構側のファストアイドルカムにかみ合っていない(組み付け時のうっかりミス)。
6チョークハウジングから出ている、スロットルを開くためのチョークロッドの長さ調整に問題がある。

1についてはバイメタルを交換していればまず問題ないでしょうし、ドライヤー温風を吹きかけるなどしてその動きのチェックが出来ます。
2については過去記事でチョーク機構の調整を書きましたので参考にしてください。
3については、キャブをはずして破れをチェックしないとわかりませんが、エンジン始動前に全閉だったチョークバタフライに、始動後6.5ミリ前後のスキマが開いていれば問題ないでしょう。

4については、エンジンが温まるにつれチョークハウジングカバーが熱くなって来れば問題ないと思われます。
5については、意外とあるかもしれません。チョークハウジングを外して再度組みつけるときに嵌め合うのを忘れてしまった可能性があるかもしれません。(お互いがかみ合っていないのでバイメタルの動きがチョーク機構のアイドルカムに伝わっていない)また、チョークハウジングカバーの固定位置が中心目盛よりも右側(助手席側へ。画像参照)で固定されていますか?こうしておかないとチョークが良く効かないようになってしまいます。

6のチョークロッドについてですが、簡単に調整できます。
オートチョークが正常に効いていれば、チョークハウジングから伸びるチョークロッドがスロットルを若干開かせてエンジン回転数を強制的に上げています(足でアクセルペダルを軽く踏んでいるのと同じ状態になっています)。
このチョークロッドの長さを調節することで、チョーク時のアイドル回転数を決めることができます。チョークロッドの調整ねじを回し長さ変化させることでスロットル開度を変化させます。

以下はチョークロッドの調整方法です。
エンジン冷間時に調整を行います。
エアクリーナーケースをはずします。
アクセルを1回踏んで離します(チョークを効かせた状態にします)。
チョークロッドの調整ねじを回しロッドの長さを取りあえず2,3ミリ変化させ、スロットルを若干開かせる方向に調整します。(冷間時エンジンが調子悪く止まりそうになるときにアクセルを踏んで回転を上げますよね?これと同じことをさせていることになります)
とりあえずのロッド長を決めたら、エンジンを始動しますが、このときアクセルは踏みこまないでください。
エンジンがかかると、調整した分だけいつもよりエンジン回転が上がっているはずです。エンジンが少し温まるまで3分ほど待ってさらにロッドの長さを微調整しタコメーター読みで2000回転あたりに設定します。
調整ねじは適正トルクでしっかり締めて緩んでこないよう固定しましょう。
エンジンをかけたまま、ときどきアクセルを吹かすなどしてチョーク回転数が段階的に落ちていくのを確認しましょう(例:最初2000-1500-1000-800rpmと)。この間、10分程度でしょうか。
最後にエンジンが完全に温まった状態(オートチョークが完全に解除となった状態)で、チョークロッドがスロットルを開けていないことを確認しましょう(いつものアイドル回転数となっていること)。もし開け続けていたらスロットルを開けすぎなのでロッドを調整します。

長くなりましたが以上です。



オートチョークについて2010年12月06日 20時59分08秒

コメントを頂いた、たっちーさんのマルニがどうも
オートチョークが機能していないようですので
段階を踏んでチェックポイントを示したいと思います。

エアクリーナーケース外します。
(ヘッドカバーと繋がるブローバイガスを吸い込むゴムホース、キャブに繋がる直径3ミリほどのバキュームホースが繋がっていますのでこれも外します。)

次にキャブのチョークハウジングに取りかかりますが
3本ねじを外す前に、カバーと本体の合い位置をマジックで書いておきます。このカバーには冷却水通路があり、このカバー位置を左右に回転させる事でチョークの有効時間を調整出来るようになっていますので、現在の位置をマークしておくのです。
(寒い冬は基本的に運転席から進行方向を見た状態で時計まわし側に振っておきます。こうすれば、チョークが長く続くようになります。夏は逆にしてチョークがかからなくてもいいように調整します)

さて3本ねじを慎重に外してカバーを開けると、チョーク機構の中身が見えるはずです(上の図解画像参照)
ちょっと方向的に見にく位置にあるのですが・・・
(チョーク機構をいじるときはキャブを外したほうがいいですが、まずは現状確認ということで外しません)

ご質問の「ファストアイドルカム」は赤矢印で示した部分です。
階段みたいに3段ぐらいに段差があります。
この1ミリにも満たないわずかな段差によってチョーク時の回転数が数段回に決まります。
最初は2000回転、少し走って暖まったら1500回転、もっと走って暖まったら1000回転、というように、走行中エンジンが温まるにつれて自動的にチョーク回転数が低くなっていきます。(これが「オート」チョークの便利な機能。手動でチョークレバーを引くタイプにはこの自動調整機能はありません)

さてチェックです。
朝イチで始動する前は、アクセルペダルをまず1回ゆっくり踏み込みますよね。
(こうしないとチョークが機能しませんから)
するとファストアイドルカムがバネの力でパッと動き、このような位置関係なっているはずです。(まんなかの画像参照のように、黄色でかこった部分、カムの一番高い位置にロッドレバーの先端があたっています)

なっていませんか?
だとしたら、チョーク機構の微調整が必要です。

その他、チェックするべき項目は
・冷間時、最初にベダルを踏んだときにチョークバタフライ(画像ではチョークバルブとなっていますが)がパタッと閉じなくてはなりません。
(冷間始動では混合気の濃度を濃くしないといけないので、取り込む空気の通路をせまくして制限しているんですね)

まずはこの二つがちゃんと機能しているか、ご確認下さい。

燃料フィルター交換2010年09月03日 19時41分12秒


エンジンルームの機械式燃料ポンプを電磁ポンプに交換したので、
いまやポンプはトランクルームの右側にあります。
同時に燃料フィルターもその位置なので、久々にチェックしてみますと
これが結構なゴミがひっかかっているんですよ。

安い部品なのでいくつか買っておいて定期的に交換ですが

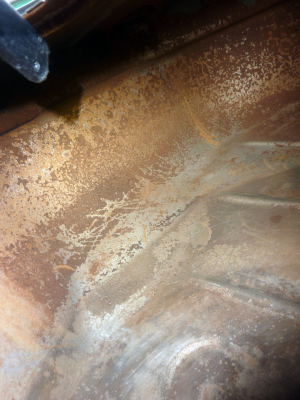

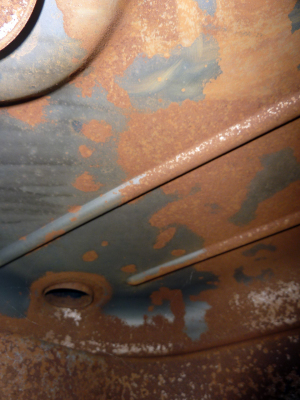

タンクの中・・・気になるなぁ。
レストアしてた3年前は内部の錆は大丈夫だったけどなぁ

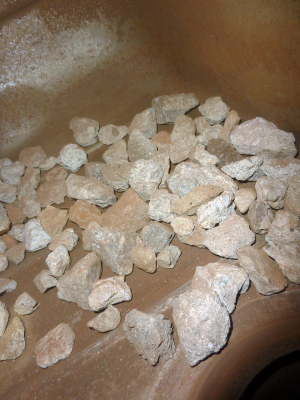

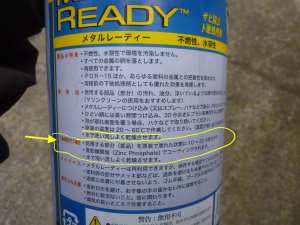

まぁ、全部見た訳じゃないけど、がらがらと石ころを入れてガソリンで内部を洗浄したのでした。

ともかく、フィルターはどんどん交換したにこした事はない。
電磁ポンプ内部にももう一つ、フィルターがあるし
キャブにつまりが生じることはないでしょう。
